In this post, Waffle Infra team’s workflow is recorded.

Info

• kubcetl 이용 가이드 notion
• kubectl admind 명령어 사용시 주의사항 thread
• 인프라팀 notion
• 와플 notion
• 와플 깃헙 orgnaization
• 와플 argo cd

Workflow

조금 더 구체적인 내용은 여기 참고.

GitOps

• Git 저장소의 상태를 진짜 클러스터의 상태로 유지시키는 운영 방식. 쿠버네티스 클러스터의 모든 설정(Deployment, Service, Ingress 등)을 Git 저장소에 코드로 관리하고 그 Git의 원하는 상태(desired state)를 자동으로 클러스터에 동기화하는 개념. kubernetes 환경의 “원하는 상태(Desired State)”를 Git 저장소에 기록하고, 실제 클러스터 상태가 이와 다를 경우 자동으로 동기화(Sync) 하는 개념
• Kubernetes 환경의 상태를 Git 저장소로 관리한다는 운영 철학 및 방법론이다.

Argo CD

• GitOps를 실제로 구현해주는 CD (Continuous Delivery, 지속 배포) 도구

• Git 저장소에 있는 Kubernetes manifest나 Helm Chart를 감시(watch)하다가, 변경이 감지되면 해당 버전을 클러스터에 자동으로 반영(배포).

  • Argo CD는 UI, CLI, API를 통해 배포 현황, Sync 상태 등을 시각적으로 관리할 수 있다.

• Argo CD는 Control Plane(마스터 노드)에 설치되는 게 아니라, Kubernetes 클러스터 내부의 일반 워크 노드(Worker Node)들 중 하나에 Pod로 배포되어 실행된다. 단일 pod이 아니라, argocd-server, argocd-repo-server, argocd-application-controller 등의 Pod 들로 구성되어 있다.

• Argo CD의 동작 순서는 다음과 같다.

  • 로컬에서 argocd pod을 정의한 install.yaml 파일을 만들고 이를 kubectl 명령어를 통해 API 서버로 전송한다.

    kubectl apply -f install.yaml


  • k8s control palne에서 워커 노드에 argo cd pod들을 배정하고 실행되기 시작한다.

  • Argo CD의 argocd-application-controller Pod는 내부적으로 주기적으로 repoURL을 pull (git fetch) 한다.

    • targetRevision(main, release, 특정 tag 등)에 변경이 생기면 이를 감지한다.

    • 즉, GitHub Webhook을 안 써도, polling 방식으로 자동 감지한다.

  • Diff 계산

    • 새로 가져온 Git의 매니페스트(Helm template 포함)를 렌더링한다.

    • 클러스터 내 현재 상태(kubectl get all -o yaml) 와 비교(diff) 한다.

    Git manifest: deployment.yaml (replicas: 3)
    Cluster: deployment.apps/myapp (replicas: 2)
    → 차이 발견 (OutOfSync)


  • Sync (자동배포)

    • syncPolicy.automated가 설정되어 있으면, Argo CD가 자동으로 다음을 수행한다.

    kubectl apply -f <manifest-from-git>


    • 즉, kubectl을 대신 실행하는 컨트롤러라고 보면 된다.
    • 그 결과 실제 클러스터 상태가 Git 상태와 일치하게 된다.

Helm

• Helm은 Kubernetes 매니페스트(YAML)들을 묶어서 관리·배포할 수 있게 해주는 패키지 매니저이다. k8s에서 개별 리소스 정의 파일 (YAML)을 묶어주는 역할을 한다. 로컬에 설치하여 kubectl 처럼 클라이언트로 사용하면 된다.

CI / CD

• CI (Continuous Integration) : 지속적인 통합

  • 개발자 여러 명이 동시에 코드를 바꿔도, Git에 push 하는 순간 자동으로 빌드와 테스트가 돌아서 코드가 항상 통합 가능한 상태로 유지되게 하는 것이다.

  • Github Actions 를 통해 실현 가능하다. Github Actions는 GitHub이 자체적으로 제공하는 클라우드 자동화 서비스이다.

    프로젝트 루트에 .github/workflows/ci.yml 파일을 만들어서 아래와 같이 작성한다 (예시).

    name: CI Example
    on:
      push:
        branches: [ main ]
    jobs:
      build:
        runs-on: ubuntu-latest  # GitHub이 제공하는 가상머신 환경
        steps:
          - name: Checkout code
            uses: actions/checkout@v4
          - name: Run tests
            run: |
              pip install -r requirements.txt
              pytest


    내가 GitHub에 코드를 push하면, GitHub이 자체적으로 제공하는 “가상 머신 (runner)”을 자동으로 띄워서 거기서 위 파일에서 지정한 명령어(docker build, pytest, npm run build 등)를 대신 실행해준다. 이미지를 Docker Hub 나 ECR 등에 푸시하는 역할도 수행할 수 있다.

    ❗ECR 은 Amazon Elastic Container Registry의 약자로, AWS 에서 제공하는 완전관리형 컨테이너 레지스트리 서비스이다.

• CD (Continuous Delivery / Continuous Deployment) : 지속적인 배포

  Developer → git push
      ↓
  GitHub Actions 실행 (GitHub 클라우드에서)
      ↓
  1. 코드 빌드
  2. Docker 이미지 생성
  3. DockerHub에 push
  4. Kubernetes manifest 업데이트
  5. Git에 커밋(push) #
      ↓
  Argo CD가 Git 변경 감지
      ↓
  Argo CD가 Kubernetes 클러스터에 자동 배포
      ↓
  앱이 클러스터(워커 노드)에서 실제 실행


  Argo CD는 위에서 알아봤듯이“Git에 저장된 YAML(매니페스트)”을 기준으로 배포한다. 즉, Argo CD는 Docker 이미지가 빌드되었다는 사실을 직접 모르고,Git 레포의 YAML 파일이 바뀌었는지만 감시한다. 그래서 GitHub Actions은 빌드 후 아래와 같이 동작한다.

  1. 새 Docker 이미지 버전(:sha or :tag)을 만든다.

     docker build -t myapp:abc123 .
     docker push myrepo/myapp:abc123


  2. GitHub Actions이 deployment.yaml 같은 매니페스트를 자동으로 수정한다. (Wafflestudio에서는 AWS lamda에서 ECR push를 감지하여 lambda 코드가 github API를 통해 자동으로 deployment.yaml을 수정하여 main에 commit. 이 때, waffle-world-bot github 계정 이용.)

     containers:
       - name: myapp
         image: myrepo/myapp:abc123


  3. 그 YAML을 자동으로 commit & push 한다.

     git config user.name "github-actions"
     git config user.email "actions@github.com"
     git add .
     git commit -m "Update image tag to abc123"
     git push

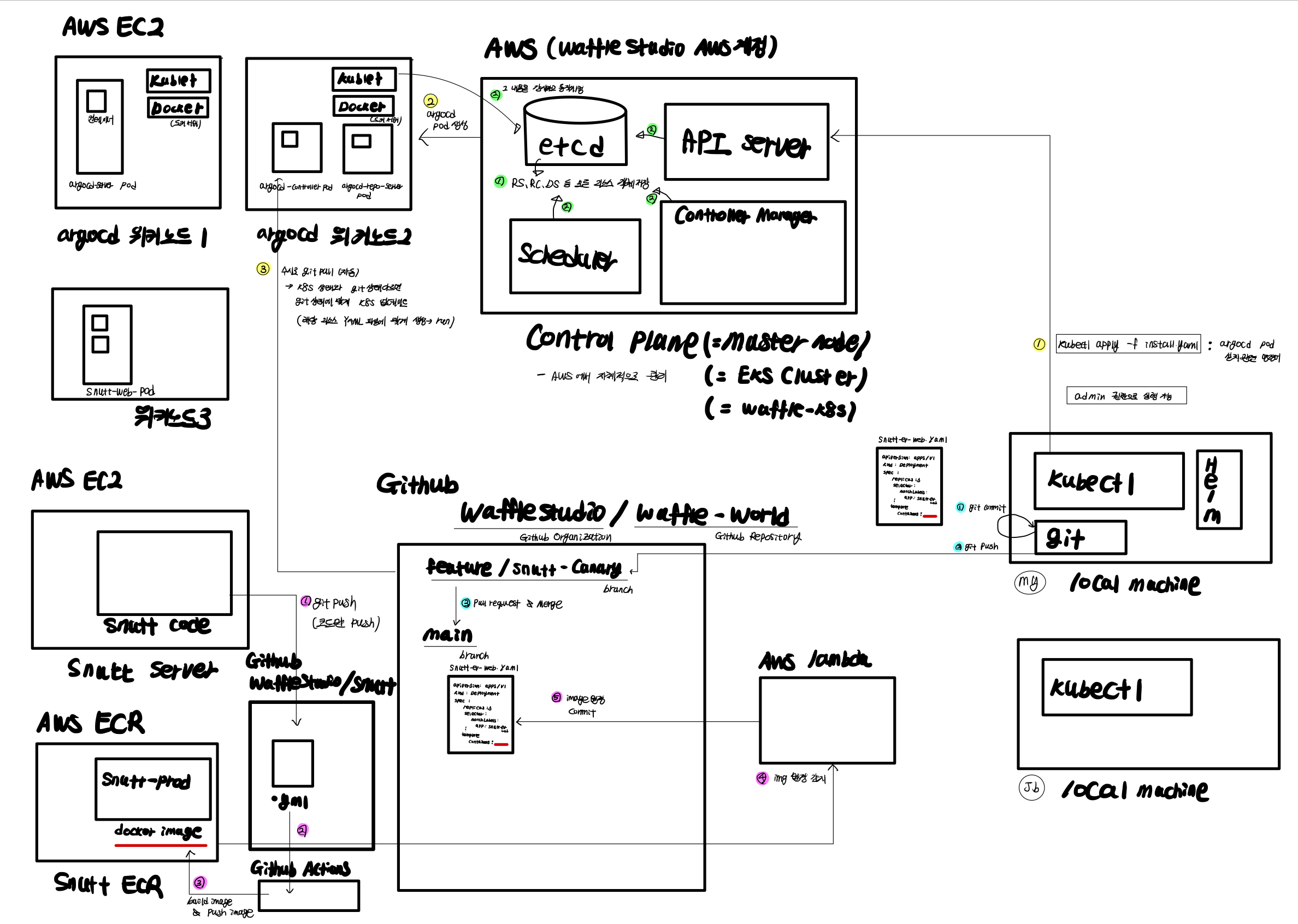

지금까지 논의한 전 과정은 아래 그림과 같다.
